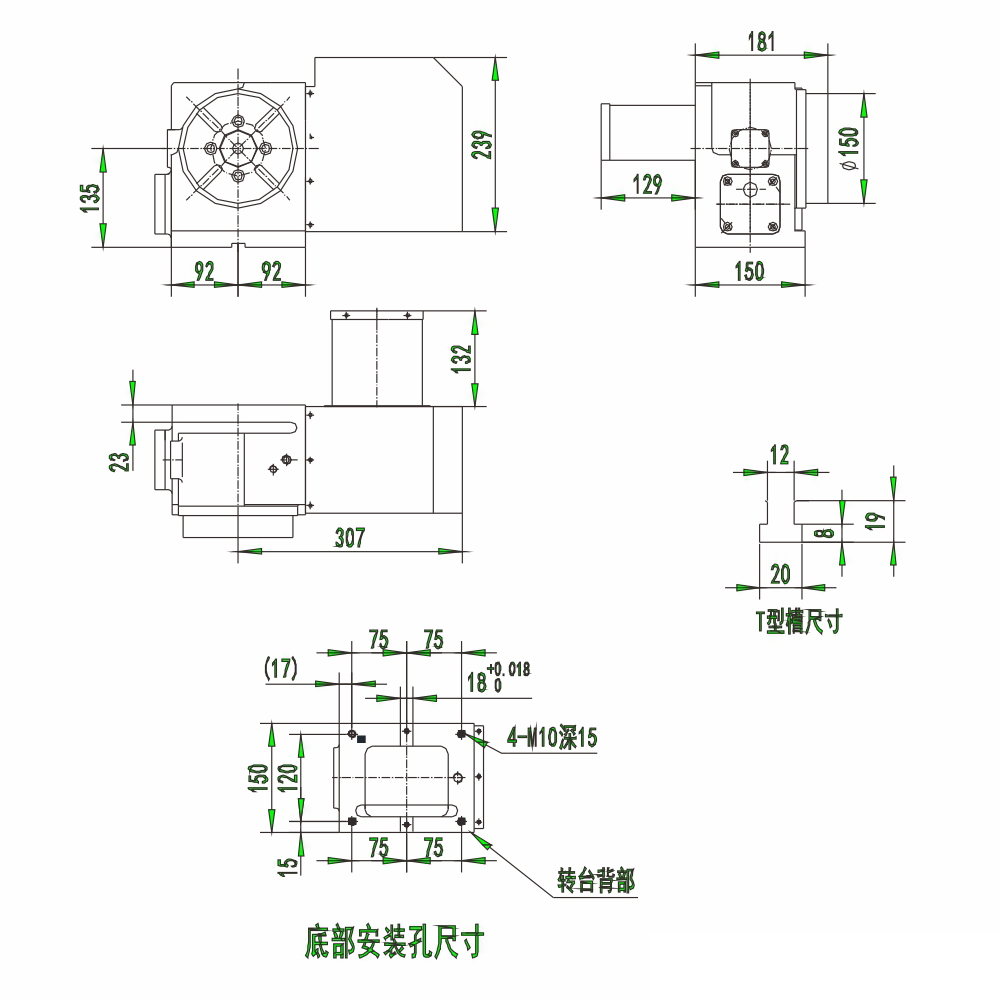

WGQD-150N (缩小型钣金）
产品特点:
旋转台直径Ф150mm， 马达安装在右边(立式使用)， 独特高齿深的双导程蜗杆传动，可靠稳定的气压锁紧系统。
更多详情
|
规格\型号
|
WGQD-150A /150N
|
||
|
旋台直径
|
Ф150mm
|
||
|
工作台高度（卧式位置）
|
190mm
|
||
|
中心高度（立式位置）
|
135mm
|
||
|
总高度
|
227mm
|
||
|
贯穿孔径
|
Ф40mm
|
||
|
中心孔直径
|
Ф50mm(公差H7）
|
||
|
工作台T型槽宽度
|
12mm(公差H7)
|
||
|
基准定位块宽度
|
18mm(公差H7)
|
||
|
蜗轮齿数
|
60
|
||
|
伺服马达（可依客户需求指定品牌）
|
FANUC
|
MITSUBISHI
|
|
|
βiS4
|
αiF2
|
HF54
|
|
|
总减速比
|
1/60
|
||
|
最小设定单位
|
0.001°
|
||
|
最高回转数
|
44.4rpm(马达4000r.p.m)
|
||
|
锁紧装置气压使用压力
|
5pa/m3
|
||
|
夹紧扭矩
|
8kg-m
|
||
|
分度精度
|
15″
|
||
|
重复精度
|
4″
|
||
|
容许工作物荷重
|
卧式使用 150kg
|
||
|
立式使用 75kg
|
|||
|
使用尾座 150kg
|
|||
|
容许工作惯量
|
12.3kg-cm-sec2
|
||
|
容许切削扭矩
|
48kg-m
|
||
|
容许承载工作物直径
|
Ф150mm
|
||
|
重量（不含马达）
|
52kg
|
||
