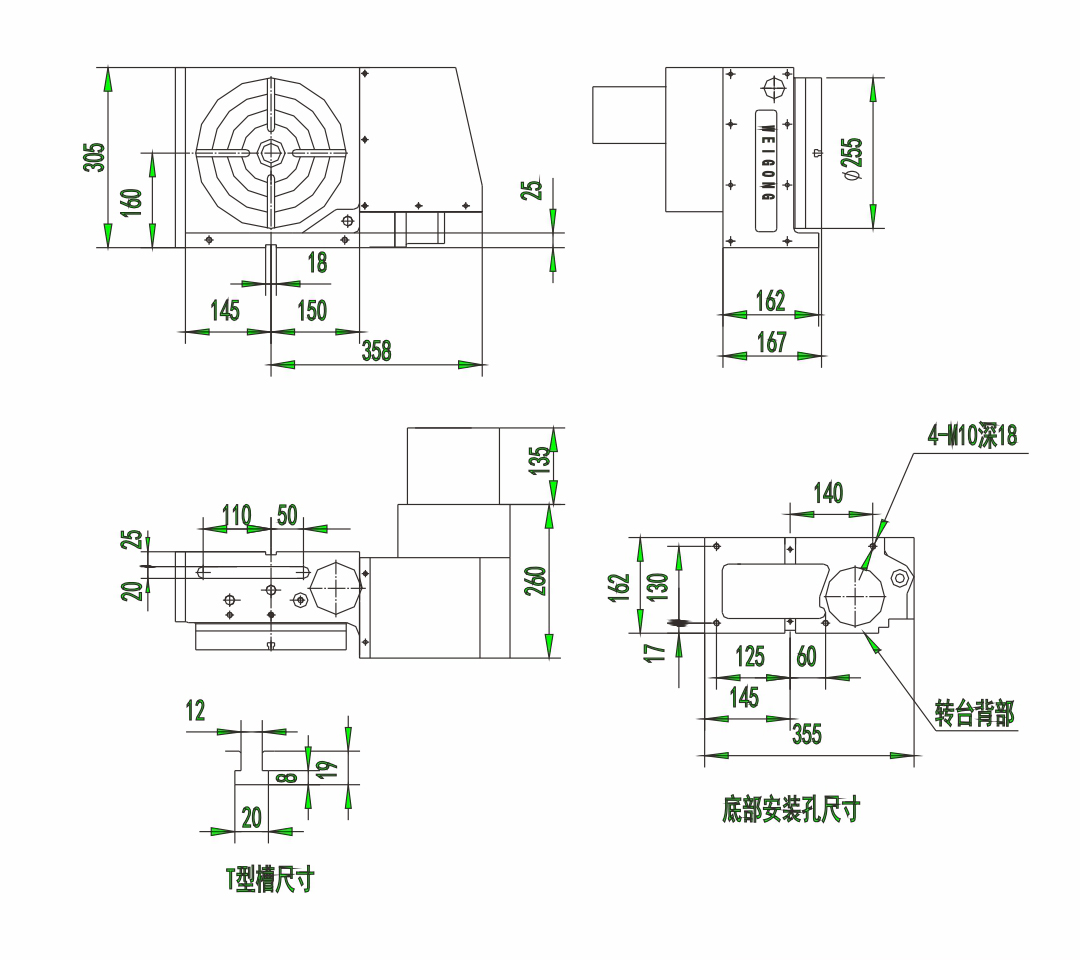

WGNC-255N (缩小型钣金）
产品特点:
旋转台直径Ф255mm， 马达安装在右边(立式使用)， 独特高齿深的双导程蜗杆传动，可靠稳定的气压锁紧系统。
更多详情
|
规格\型号
|
WGNC-255A / 255N
|
|||
|
旋台直径
|
Ф255 mm
|
|||
|
工作台高度（卧式位置）
|
165 mm
|
|||
|
中心高度（立式位置）
|
160 mm
|
|||
|
总高度
|
346 mm
|
|||
|
贯穿孔径
|
Ф33mm
|
|||
|
中心孔直径
|
Ф40mm（公差H7）
|
|||
|
工作台T型槽宽度
|
12mm（公差H7）
|
|||
|
基准定位块宽度
|
18mm（公差h7）
|
|||
|
蜗轮齿数
|
72
|
|||
|
伺服马达（可依客户需求指定品牌）
|
FANUC
|
MITSUBISHI
|
||
|
βiS8
|
αiF4
|
HA 83
|
HF 104
|
|
|
总减速比
|
1/180
|
|||
|
最小设定单位
|
0.001°
|
|||
|
最高回转数
|
16.6 r.p.m (马达3000r.p.m)
|
|||
|
锁紧装置油压使用压力
|
油压35kg/cm2
|
|||
|
夹紧扭矩
|
50kg-m(油压35kg/cm2)
|
|||
|
分度精度
|
15"
|
|||
|
重复精度
|
4"
|
|||
|
容许工作物荷重
|
卧式使用 250 kg
|
|||
|
立式使用 100 kg
|
||||
|
使用尾座 250 kg
|
||||
|
容许工作惯量
|
15kg-cm-sec2
|
|||
|
容许切削扭矩
|
60kg-m
|
|||
|
容许承载工作物直径
|
Ф255 mm
|
|||
|
重量（不含马达）
|
88 kg
|
|||
