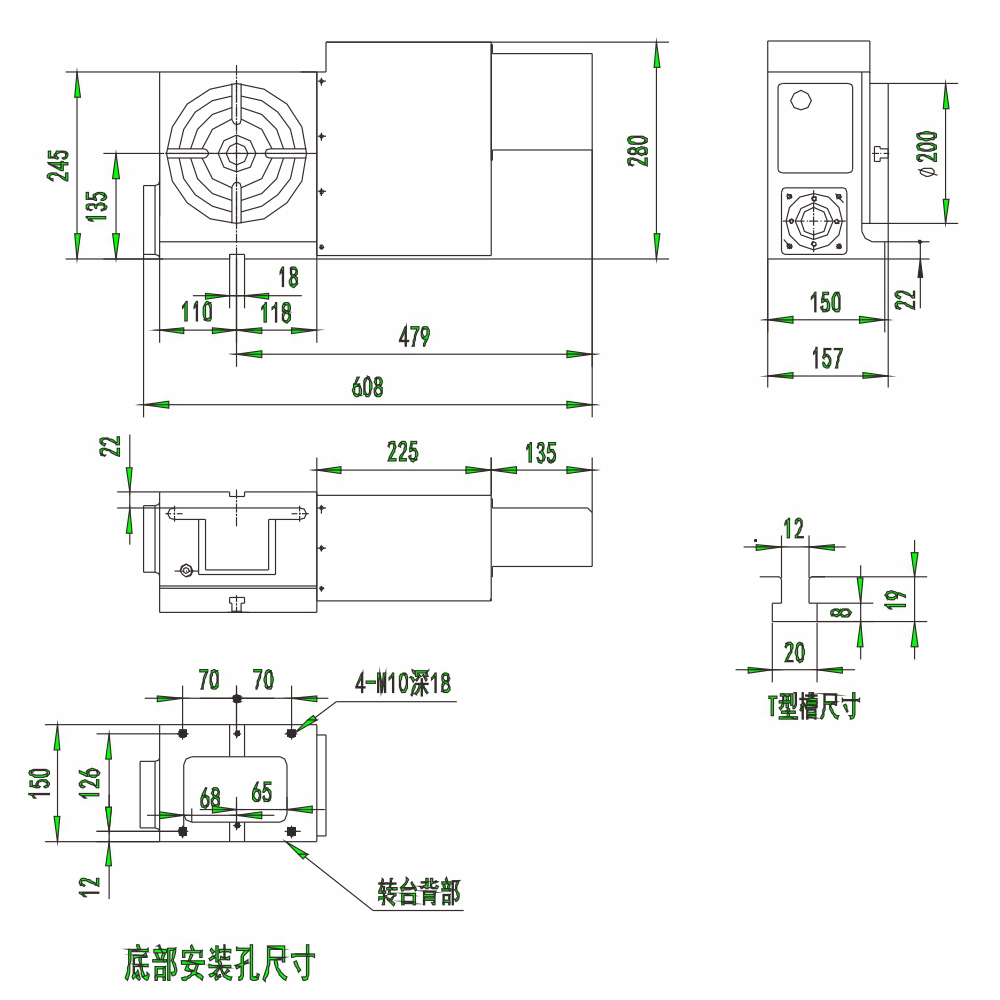

WGNC-200A (标准型钣金）
产品特点:
旋转台直径Ф200mm， 马达安装在右边(立、卧两用)， 独特高齿深的双导程蜗杆传动，可靠稳定的气压锁紧系统。
更多详情
|
规格\型号
|
WGNC-200A / 200N
|
||
|
旋台直径
|
Ф200mm
|
||
|
工作台高度（卧式位置）
|
155mm
|
||
|
中心高度（立式位置）
|
135mm
|
||
|
总高度
|
280 mm
|
||
|
贯穿孔径
|
Ф30mm
|
||
|
中心孔直径
|
Ф40mm（公差H7）
|
||
|
工作台T型槽宽度
|
12mm（公差H7）
|
||
|
基准定位块宽度
|
18mm（公差h7）
|
||
|
蜗轮齿数
|
72
|
||
|
伺服马达（可依客户需求指定品牌）
|
FANUC
|
MITSUBISHI
|
|
|
βiS4
|
αiF2
|
HF 54
|
|
|
总减速比
|
1/90
|
||
|
最小设定单位
|
0.001°
|
||
|
最高回转数
|
33.3 r.p.m (马达3000r.p.m)
|
||
|
锁紧装置油压使用压力
|
油压35kg/cm2
|
||
|
夹紧扭矩
|
39kg-m(油压35kg/cm2)
|
||
|
分度精度
|
15"
|
||
|
重复精度
|
4"
|
||
|
容许工作物荷重
|
卧式使用 150 kg
|
||
|
立式使用 75kg
|
|||
|
使用尾座 150 kg
|
|||
|
容许工作惯量
|
12.3Kg-cm-sec2
|
||
|
容许切削扭矩
|
48kg-m
|
||
|
容许承载工作物直径
|
Ф180 mm
|
||
|
重量（不含马达）
|
60kg
|
||
